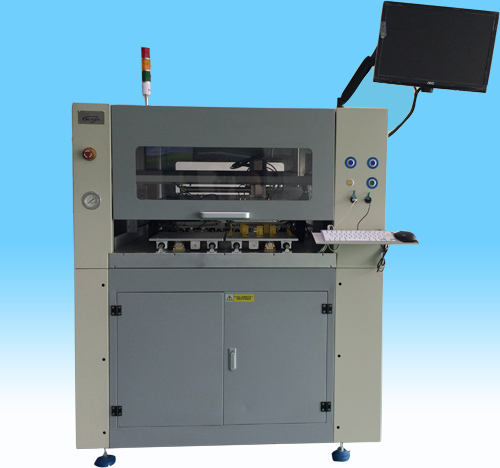

ASM-250全自动贴钢片机有什么用途
编辑：广东秦泰盛智能化科技有限公司 日期：2017/8/3 10:37:13 阅读：10457
ASM-250全自动贴钢片机应用于FPC行业，其主要是解决客户在一些柔性材料中，由于强度不够需要贴补强材料，柔性材料经过贴补强工序后，不仅更加耐用，而且可以满足更多的工艺加工需求，以满足相关行业的制作需求。根据客户的不同材料贴补强要求而研制开发的一款新型自动化设备。能对SUS（钢片）、铝片、FR-4、PI、PET等材料贴补强，是一款真正实现可贴多种材质补强的自动化设备。
产品特点：
1、提高材料利用率
2、有效解决企业贴补强效率过低的问题
3、解决劳动力成本过高
4、自动贴装、提升贴装良率
5、亦可完成在低粘性透明膜上贴钢片
机器主要部件图示：

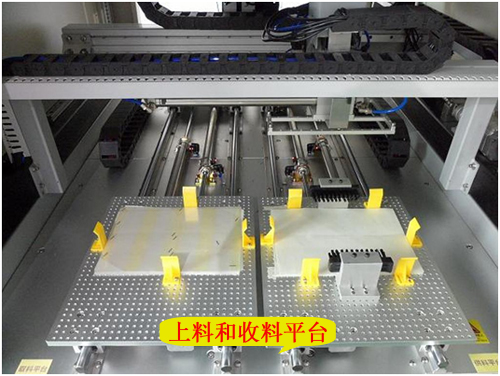

全自动贴钢片机上料和收料平台
全自动贴钢片机左右贴装平台

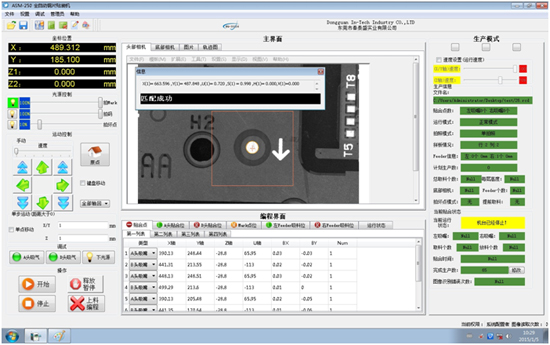

软件操作界面：
参数表格：
| 全自动钢片贴装机技术参数表格 | |
| 型号（Model） | ASM-250 |
| 贴装速度（Labeling Speed ） | Max:3000 pcs/hour(Dual Head) |
| X-Y轴重复精度（Repeatability） | ±0.1mm |
| Z轴定位精度(positioning accuracy) | ±0.1mm |
| U轴定位精度(positioning accuracy) | ±0.1° |
| 软板尺寸(FPC Size W*L) |
Max:250mm*330mm Min:40mm*40mm |
| 软板厚度（FPC Thickness） | 0.5～3.0mm |
| 钢片尺寸(Steel Size) | Max:20mm*20mm Min:2mm*2mm |
| 温控范围（Temperature control range） | 100～200℃ |
|
单平台加热功率 （Single platform heating power） |
500W |
| Z轴行程(Range) | 15mm |
| U转角范围（Range） | 0～360° |
|
软板上下料方式 （FPC loading and unloading methods） |
双平台自动取放料 Double table automatic discharge |
| 软板固定方式（FPC fixed mode） | 真空吸附 Vacuum |
| 料架容量（Label Feeder Capacity） | 4pcs |

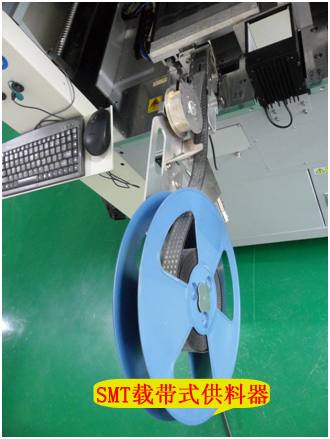

| 钢片供料方式（Steel feeding methods） | 标准SMT载带 SMT Feeder |
| 离型纸式料带 From the type of paper tape | |
| 电压(Voltage) | （220AC±10%) 50Hz |
| 所需气源压力(Air Source) | ＞0.6MPa |
| 气流量(Air Traffic) | ＞150L/min |
| 电源功率(Power) | 2.5KW |
| 最大电流(Maximum Current) | 15A |
| 主机结构尺寸(Dimensions L*W*H) | 1900*1250*1500mm |
| 重量(Weight) | 800KG |
