ATM-250NE全自动辅料贴装机是广东秦泰盛智能化科技有限公司自主研发生产的贴标机，主要是在PCB光板贴标签、背胶、麦拉、锅仔片等辅料；

贴装精度在±0.1mm左右，PCB光板的尺寸在250*330mm；底部视觉：采用高精度相机确保头部图像的清晰度及头部mark点的补偿值。

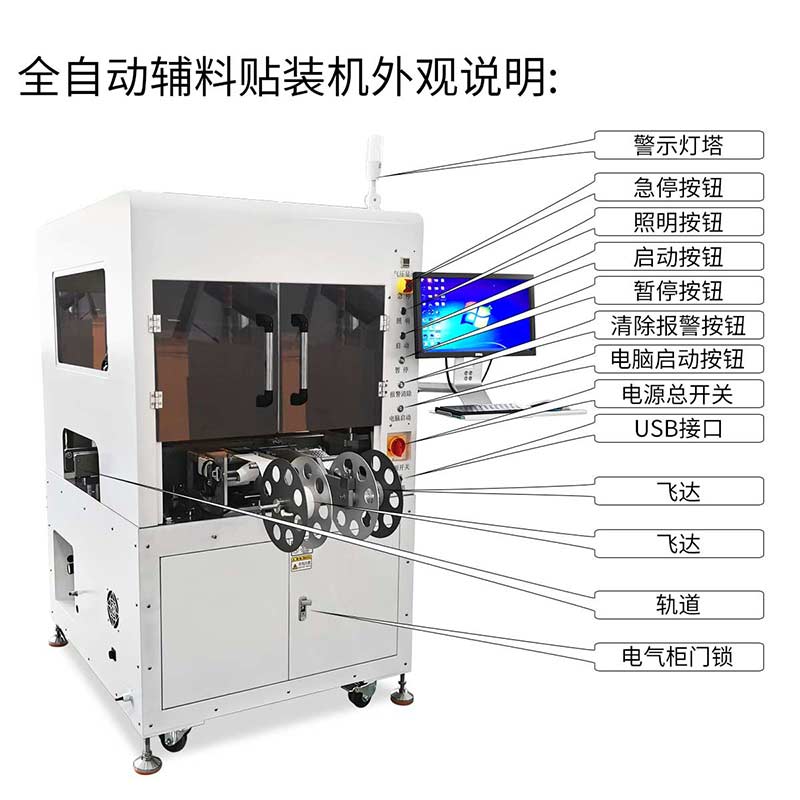

一、全自动辅料贴装机硬体说明—设备外观总图

二、全自动辅料贴装机硬体说明—Feeder卷料要求
1.标准Feeder底纸最大宽度为70mm，超过需要定制；
2.辅料排列方式：矩阵式排列X间距≥1.2mm（数量为偶数）  Y方向间距≥1.5mm；
3.辅料边缘安全距离≥2mm；
4.辅料切割要完全，且不能损伤衬底，辅料无溢胶；
5.离型纸模切力度不要过大，离型纸上如果有伤痕，剥离时容易撕裂；
6.离型纸厚度建议≤0.05mm及材质软比较容易剥离；
7.如果标签有部分没有粘性，应将没有粘性部分先剥离；
8.长方形标签应沿着宽边的方向进料，将长的边剥离出；
9.以下为根据之前一家客户做的物料的供参考。

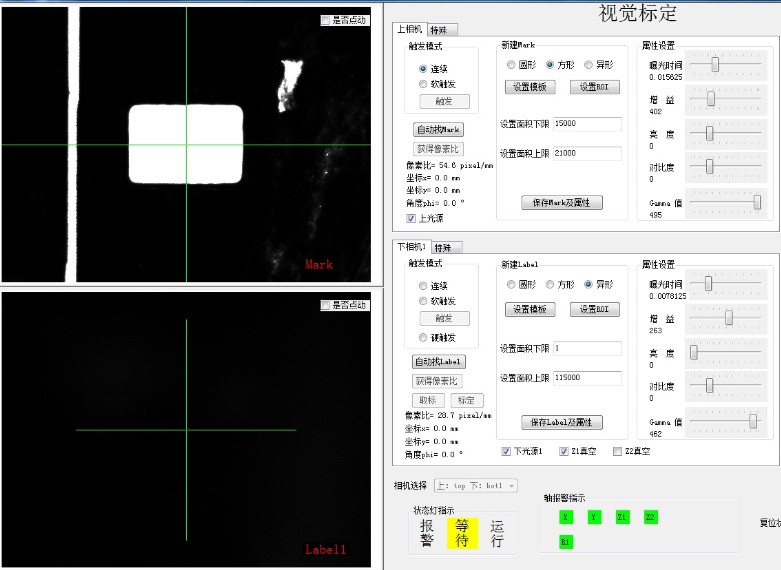

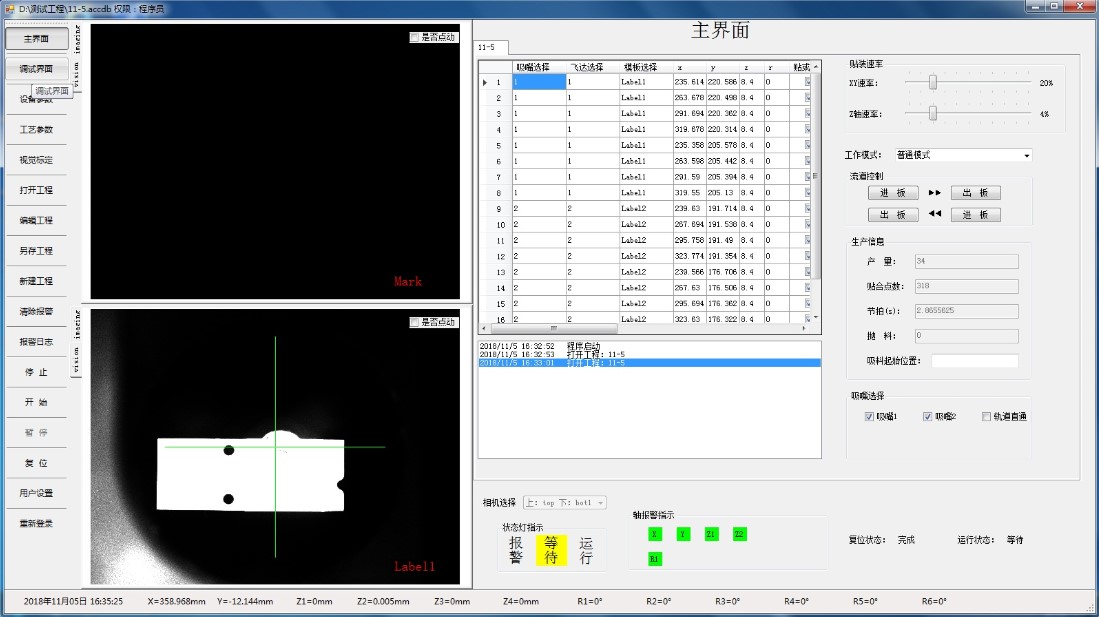

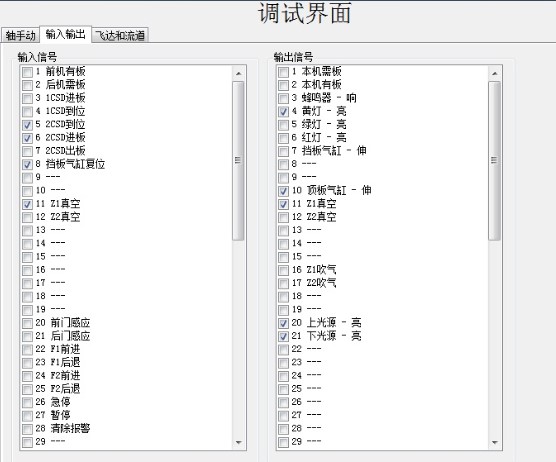

三、全自动辅料贴装机软体说明—部分软体截图

四、全自动辅料贴装机软体说明—软体流程

自动进板→头部视觉逐个拍照定位→吸嘴取料→底部视觉补偿→贴料→自动出板（头部视觉逐个拍照定位继续循环）

五、全自动辅料贴装机设备功能技术参数

型号：ATM-250NE
设备贴装精度：±0.1mm（标准测试模式）
贴装效率MAX:1.3S/PCS（不含进出板、按标准测试模式）
PCB/载具尺寸（L*W）：Max:250*330mm  Min:100*100mm
辅料尺寸：Max:40*30mm /Min:3*3mm
FEEDER配置：配置2把
FEEDER(供料器)宽度：宽度满足≤70mm以下料盘自由切换
视觉：上下两套CCD对位系统
特殊选配配置：软体会自动统计运行时间、产能等生产资讯、可选配SFC/MES、系统预留网络介面
