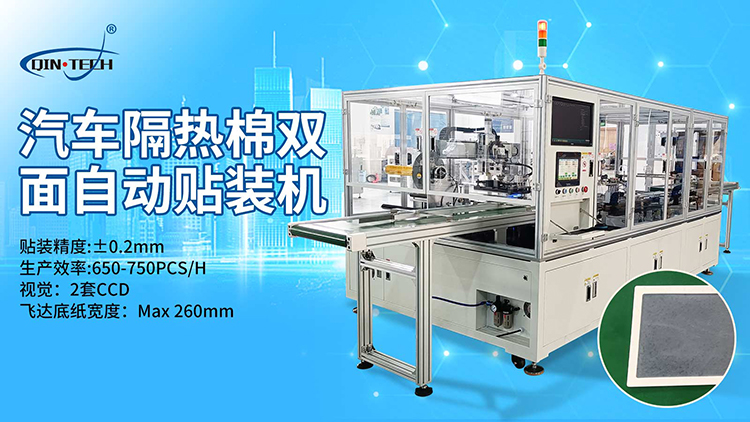

秦泰盛非标自动化设备新能源气凝胶隔热棉辅料​自动贴装机ATM-HD2P

  • 产品名称:秦泰盛非标自动化设备新能源气凝胶隔热棉辅料​自动贴装机ATM-HD2P
  • 产品分类:其他智能化设备
  • 浏览次数:136次
  • 更新时间:2022/10/12 14:07:52
  • 咨询热线:133-6065-4218

秦泰盛非标自动化设备新能源气凝胶隔热棉辅料自动贴装机简介:

1.对接客户其它设备或机构自动上料;

2.该设备完成超大尺寸隔热棉正反面贴双面胶、翻转180度、预撕离型纸,自动下料;

3.产品可兼容尺寸大:最大450*200mm;最小:250*200mm

4.设备有一套高精度CCD用来确保双面胶的贴装精度,可做到±0.4mm的重复贴装精度;

5.设备工艺流程描述:隔热棉通过皮带线流到取料位置感应器触发后前段取料模组会将隔热棉取放到Y轴贴装平台上,平台感应检测到物料后两侧气缸夹紧隔热棉进入到待贴位置,同步通用大吸头从背胶供料器上吸取双面胶再通过底部视觉拍双面胶的两个直角边进行位置校正补偿XYR后移动到贴合位置,Z轴下降到贴装高度后气缸控制辊压胶轮下降压紧背胶,同步Y轴贴装平台移动回撤,过程中辊压胶轮持续滚贴双面胶确保能粘牢隔热棉;贴装完成后Y轴贴装平台复位到上下料位同步两侧的夹紧气缸复位,同步并联取放料机构抓取半成品放置到翻转平台上;翻转机构感应器检测到产品后翻转180度放放置到缓存平台上,前段取料模组再次将办成品放回到贴装平台上贴反面的双面胶;前段取料模组将成品放到缓存平台上,后段取料模组将成品放到预撕膜平台上进行预撕膜,完成后后后段取料模组将成品放到皮带线上流出。





新能源气凝胶隔热棉辅料自动贴装机技术参数


机型

ATM-HD2P

产品尺寸

MAX450*200mm

MIN250*200mm


贴装精度

±0.4mm

不包含来料误差精度

生产效率

一面:550650 PCS/H

贴两面:275~325 PCS/H


吸头

配置1


飞达

配置1


视觉

1套CCD


飞达底纸宽度

MAX450mm


以上参数仅根据方案体现,具体实物以客户的最终要求为准!
