SMT自动化贴标机

您当前位置:贴标机首页 > 贴标机 > SMT贴标机

SMT自动化贴标机

  • 产品名称:SMT自动化贴标机
  • 产品分类:贴标机
  • 浏览次数:177006次
  • 更新时间:2016/5/23 14:30:16
  • 咨询热线:133-6065-4218

SMT自动化贴标机型号:ATM-350LM
SMT自动化贴标机配置
两个贴装头;
两把Feeder

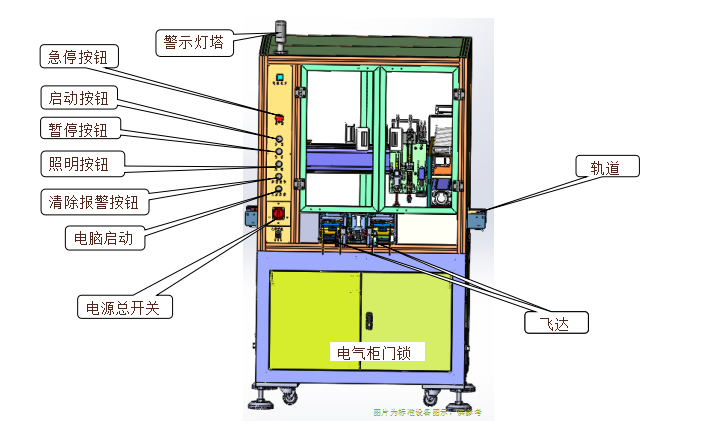

SMT自动化贴标机设备功能展示

SMT自动化贴标机
SMT自动化贴标机功能
◎SMT自动化贴标机适用于SMT行业各种需要贴标签、背胶、不干胶的线路板
◎SMT自动化贴标机提高SMT线上贴标机产能
◎SMT自动化贴标机大幅减少操作人员贴标错误率
◎秦泰盛广东贴标机生产的SMT自动化贴标机使SMT生产线更加流畅、更有效率  贴完后可现实扫描读取标签信息并同MES系统对接反馈数据

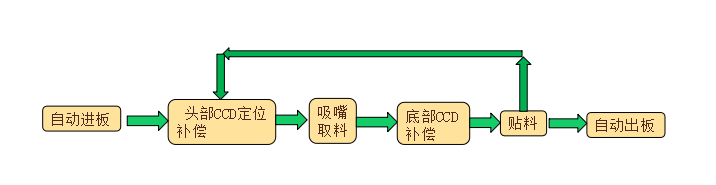

SMT自动化贴标机工作流程

SMT自动化贴标机

SMT自动化贴标机硬件优势
X/Y采用高性能日本品牌伺服电机+丝杆模组,速度和稳定性更高
底部视觉:采用德国The Imaging Source 相机确保头部图像的清晰度及头部mark点的补偿值。
伺服电机:Z轴和R轴采用伺服电机以确保吸头高速度及高精度运行,确保贴料的速度及精度
头部视觉:采用德国The Imaging Source 相机确保头部图像的清晰度及头部mark点的补偿值。
吸嘴:两个自嘴,采用快拆式结构,方面更换机种的不同吸嘴

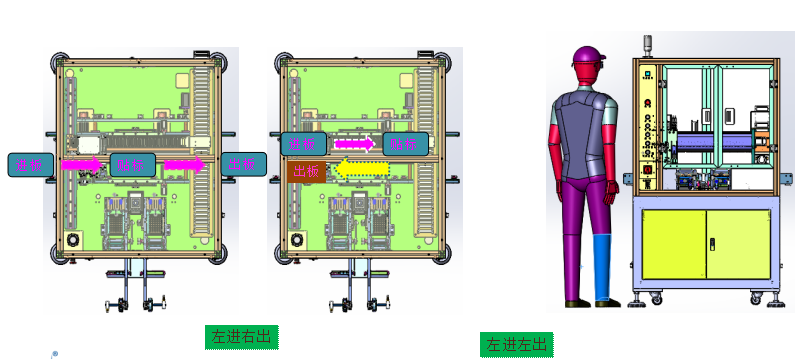

SMT自动化贴标机设备动作流程以及功能

SMT自动化贴标机

SMT自动化贴标机技术参数

项目

SMT自动化贴标机规格说明

备注

机器型号

ATM-350BS(丝杆电机)


PCB尺寸

Max:350mm(L)*350mm(W)*5mm(H)

Min:50mm(L)*50mm(W)*0.6mm(H)


PCB流向

从左到右


标签尺寸

Max:45mm*30mm   Min:3mm*3mm


贴装速度

Max:1.3 s/pcs

标准物料测试

重复精度

±0.1mm


线路板厚度

0.6~5.0mm


飞达底纸宽度

70mm


吸嘴数量

2个


飞达数量

2把


Z轴行程

0-30mm


视觉CCD系统

2套


Badmark功能


MES系统

特殊配置(可选配)


信号界面

标准SMEMA
