高速SMT贴标机

您当前位置:贴标机首页 > 贴标机 > SMT贴标机

高速SMT贴标机

  • 产品名称:高速SMT贴标机
  • 产品分类:贴标机
  • 浏览次数:177025次
  • 更新时间:2016/5/23 14:32:02
  • 咨询热线:133-6065-4218

高速SMT贴标机型号:ATM-350LM
高速SMT贴标机配置

两个贴装头;
两把Feeder
高速SMT贴标机功能
◎高速SMT贴标机适用于SMT行业各种需要贴标签、背胶、不干胶的线路板
◎高速SMT贴标机提高SMT线上贴标机产能
◎高速SMT贴标机大幅减少操作人员贴标错误率
◎高速SMT贴标机使SMT生产线更加流畅、更有效率  贴完后可现实扫描读取标签信息并同MES系统对接反馈数据

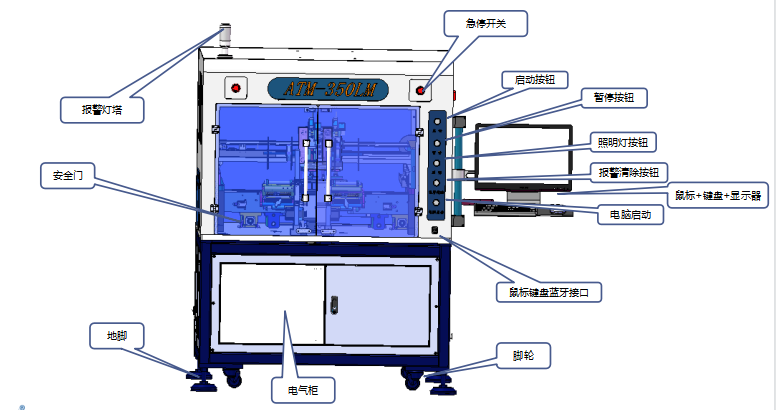

高速SMT贴标机

高速SMT贴标机硬件优势
X/Y采用直线电机,速度和稳定性更高
供料飞达:
1.  可以适应底纸最大宽度110mm;
2. 飞达剥料组件采用精密步进驱动及高精度光纤定控制剥料稳定型及剥料精度,并包含底纸真空吸附结构确保出料稳定
头部视觉:采用德国The Imaging Source 相机确保头部图像的清晰度及头部mark点的补偿值。
伺服电机:Z轴和R轴采用伺服电机以确保吸头高速度及高精度运行,确保贴料的速度及精度
吸嘴:类似于SMT贴片机结构,采用快拆式结构,方便更换机种的不同吸嘴;吸嘴内部带缓冲弹簧确保贴料压力稳定

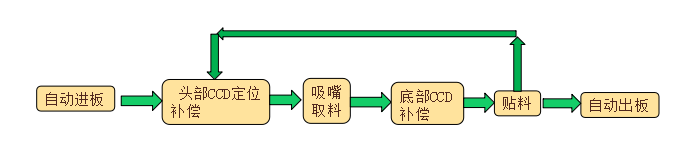

高速SMT贴标机工作流程

高速SMT贴标机

高速SMT贴标机技术参数

项目

规格说明

备注

机器型号

ATM-350LM(直线电机)


PCB尺寸

Max:350mm(L)*350mm(W)*5mm(H)

Min:50mm(L)*50mm(W)*0.6mm(H)


PCB流向

从左到右


标签尺寸

Max:45mm*30mm   Min:3mm*3mm


贴装速度

Max:1.1 s/pcs

标准物料测试

重复精度

±0.075mm


线路板厚度

0.6~5.0mm


飞达底纸宽度

70mm


吸嘴数量

2个


飞达数量

2把


Z轴行程

0-30mm


视觉CCD系统

2套


Badmark功能


MES系统

特殊配置(可选配)


信号界面

标准SMEMA
