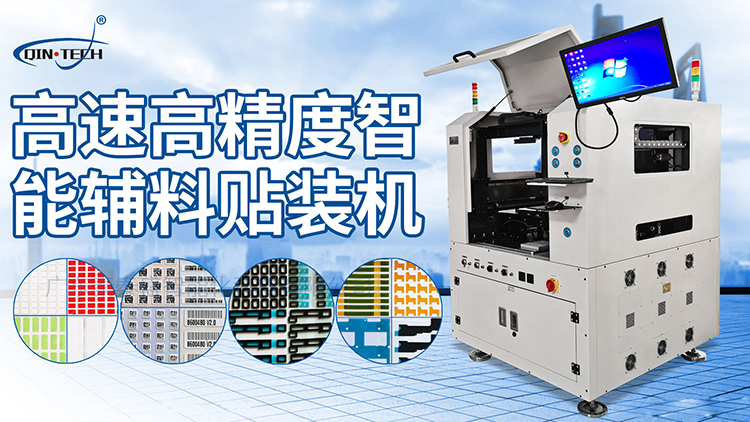

秦泰盛高效智能高端背胶自动贴装机ATM-350C

型号：ATM-350C
配置： 两个贴装头； 最多可挂四把feeder

高效智能高端背胶自动贴装机功能：
1、适用于SMT行业各种需要贴标签、背胶、不干胶的线路板；
2、提高SMT线上贴标机产能；
3、大幅减少操作人员贴标错误率；
4、使SMT生产线更加流畅、更有效率  贴完后可现实扫描读取标签信息并同MES系统对接反馈数据。

高效智能高端背胶自动贴装机生产成功案例（部分展示）：

高效智能高端背胶自动贴装机硬件说明：

高效智能高端背胶自动贴装机硬件优势：

X/Y电机采用美国进口科尔摩根直线电机、THK线性模块，高精度CCD及配套软件充分保证机台的高速运行时的精度及使用稳定性；

整机机架一体铸件式加工，超高稳定性、应用灵活、工业控制系统；
标配用头部高清CCD进行读码，特殊情况亦可根据客户需求使用专用的条形码扫描器进行读码 ；

T轴定位贴装物料：

T轴CCD：
配备行业内少有的T轴CCD，机器运行的同时可对 Feeder出来的料进行定位。
优势：
针对大尺寸及超小尺寸（3*3mm）物料进行定位，可保证吸嘴每次都能取到物料正中心，为贴装精度及取料成功率提供了很好的稳定性。


高效智能高端背胶自动贴装机软件说明：

定位：

CCD识别标准mark点定位；
1.头部相机对产品进行精准定位，确保贴合坐标准确性及稳定性。
2.底部相机对贴合物料进行轮廓定位，确保精准稳定。
3.贴合完成可勾选是否读取二维码上传MES系统。

高效智能高端背胶自动贴装机MES系统设置：

目前贴附设备有两个方面的发展：
（1）.单纯的高速和高精度贴装：主要应用行业是手机、平板、笔记本等3C产品PCB硬板、FPC软板上、手机或平板中框外壳、屏幕等贴装各种规格的背胶及辅料。

（2）辅料的种类有：防水软垫、导电泡棉、导热硅胶、铜箔片、带胶导电布、高温胶纸、双面胶、PET、钢片、FR-4等辅料。

高效智能高端背胶自动贴装机技术参数：
