RO/NF系统-高透盐率正常产水量的原因

1)“O”形圈泄漏

“O”形圈的泄漏可以用产水管内产水电导率探测技术检查内接头和适配器处的“O”形密封圈，应该检查产水端板堵 头安装是否正确，是否维护得象新的一样，否则应更换老旧和损坏的“O”形密封圈。

当与某些化学品接触或受到机械应力时，如由于水锤作用引起元件的运动，“O”形圈就会出现泄漏现象，在压力容器 内的膜元件上正确设置调整片是将磨损降到最低限度的必要措施，有时还会出现在装元件时则根据未安装“O”形圈、 “O”形圈装得不正确或者“O”形圈不在该密封的位置处。

2)望远镜现象

膜元件可能会遭遇称为望远镜现象的机械损坏，膜元件的外包皮与膜元件错开并移向下游，甚至套到下一支膜元件上， 轻微的望远镜现象不一定会损伤膜元件，但严重时，可能会造成粘接线和膜片的破裂。

产生望远镜现象的原因是进水与浓水间的压差过大，8英寸的元件因为膜截面面积更大更容易出现这种现象，必须确保 在膜压力容器内安装抗应力环以支撑住8英寸膜元件的外包皮，较小直径膜元件由其产水管及其抗应力器来支持，防止外包 皮的滑动。

出现望远镜现象后，应该用新元件更换被损坏的膜元件，并消除产生的原因。

3)膜表面磨损

有时并非是个别元件出现这种故障，但前端元件常常最容易受到原水中结晶体或具有尖锐外缘的金属悬浮物的磨损。应 检查来水中是否有上述物质，如焊渣等，进行膜面显微镜观察可检查出这类损伤，一旦发生这类故障就没有任何的补救方 法，唯一的方法是改进预处理，并保证膜前高压管线内没有类似颗粒掉下来，然后更换所有受损的膜元件。

4)产水背压

任何时刻，产水压力高于进水或浓水0.3bar,复合膜就可能发生复合层间的剥离，可通过产水探测法来确定这类损坏， 并可按9-3.2节所述的“O”行圈泄漏试验或目测得到确认。

陶氏化学公司或其附属公司的商标

当打开受到产水背压严重损坏的膜叶时，通常还会看到平行于产水管的膜最外边出现拆痕，常常靠近最外侧的膜袋粘接 线处。膜的破裂最有可能出现在进水侧、最外侧和浓水侧这三处粘接密封线附近，其他位置受到进水网络地支撑，很多网格 的小格内就会出现很多气泡状剥离，使得膜脱盐层受到强烈拉伸，元件的脱盐率降低。

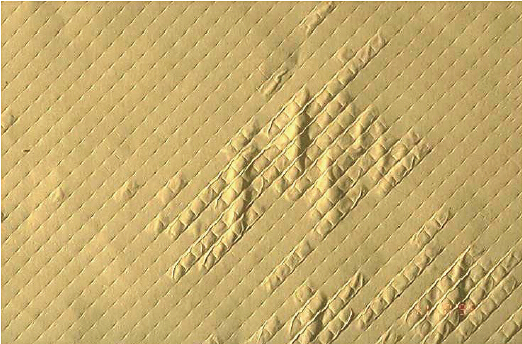

图9-7膜表面被产水背压损坏示例
